蒸汽发生器重要组分部分

文章出处:鑫达能 人气:发表时间:2020-06-23 14:57
达能蒸汽发生器重要组成部分


  达能蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统及安全保护系统等组成。它的基本抄工作原理是:通过一套自动控制装置,确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、百闭合、供水量长短、炉胆加热时间;由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出,炉胆水位度不断下降,当处于低水位、中水位时,水泵自动问补水,到高水位时,水泵停止补水;与此同时,炉胆内电热管继续加热,源源不断产生蒸汽,面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值,整个过程均可通过指示灯自动答显示。

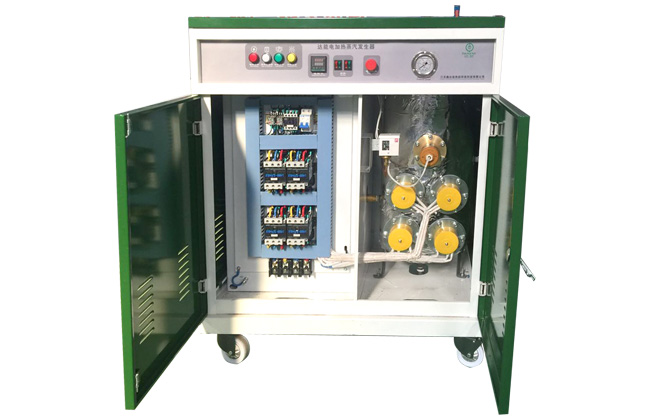

  达能蒸汽发生器各主要部位功能简介

  达能电加热蒸汽发生器的本体:是蒸汽发生器的受压元件,它所能承受的压力,电加热器位于蒸汽发生器的顶部。

  电加热管:电加热管是蒸汽发生器的加热装置,它通过热能转换,把水在规定的时间内加热变为蒸汽,由于加热管的加热部分完全浸没在水中,所以热效率特别高。

  控制箱:控制器位于蒸汽发生器电路板上,控制面板在蒸汽发生器右侧面,是蒸汽发生器的心脏,它有如下功能:自动进水、自动加热、自动保护、低水位报警、超压保护、漏电保护功能。

  水泵:水泵是蒸汽发生器给水装置,它能在蒸汽发生器缺水或无水时自动补水,在水泵的后面有两只止回阀,主要是控制蒸汽发生器水回流,发生蒸汽发生器热水回流的主要原因是止回阀失灵,应及时更换止回阀,否则沸腾的水把水泵密封圈冲坏,造成水泵漏水。

  压力控制器:是一种压力信号,转换为电气开关信号机电转换装置,它的功能是在压力不同的情况下输出开关信号,厂方在出厂时已经把压力调整在适当的压力。

  水位电极:是蒸汽发生器水位控制的重要组成部分,它利用水和蒸汽的电导率不同来实现水位的自动控制。

  安全阀:是蒸汽发生器的安全保护装置,当蒸汽发生器开启后,由于种种原因到设定压力不停机,在超过压力时,安全阀即自动开启,排泄压力,使蒸汽发生器内压力降低,从而达到保护蒸汽发生器安全运行的目的。为防止安全阀的阀盘和阀座粘住,应定期拉动安全阀提升手柄,作排汽试验,每隔2~4 周应升高气压一次作排汽试验,以校验安全阀的作用

  排污阀:安装在蒸汽发生器底部,它能将蒸汽发生器中的污垢统统排除干净,在使用压力不超过0.1MPa 排污。
